Hiểu thời gian phân hủy & Cân bằng ion trong loại bỏ tĩnh

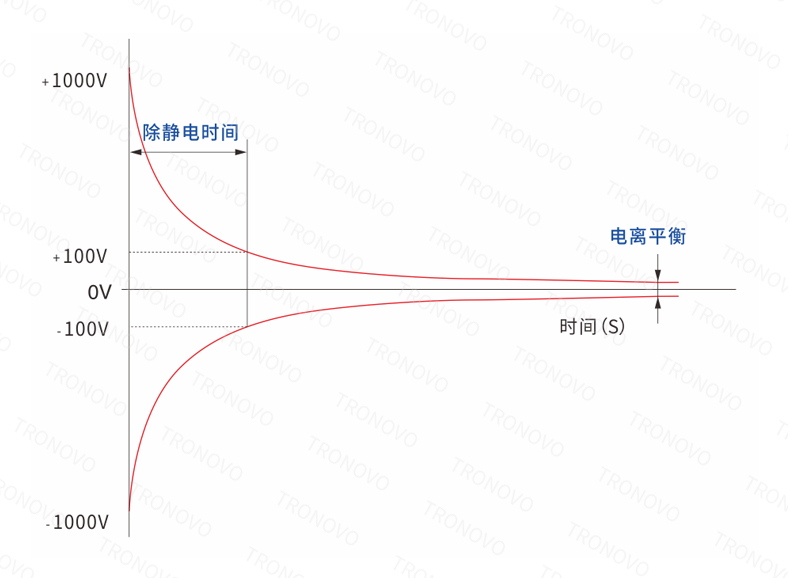

1. Thời gian phân hủy (Thời gian phân hủy tĩnh)

Định nghĩa:
Thời gian cần thiết để giảm sạc trên một vật thể được sạc ±1000V xuống còn ±100V khi tiếp xúc với bộ ion hóa.

Key Points:

• Một số liệu quan trọng để đánh giá hiệu suất ionizer trong điều khiển ESD.

• Thời gian phân hủy nhanh hơn chỉ ra loại bỏ tĩnh hiệu quả hơn.

• Các tiêu chuẩn công nghiệp:

• <1 thứ hai  (Máy ion hóa hiệu suất cao cho phòng sạch)

• 1–3 giây  (Lắp ráp điện tử chung)

2. Cân bằng ion (điện áp offset)

Định nghĩa:
Điện áp dư trên một đối tượng trung lập sau khi tiếp xúc liên tục với các ion tích cực / âm cân bằng. Gần hơn 0V cho thấy cân bằng ion cao hơn.

Điểm quan trọng:

• Phạm vi lý tưởng: ±5V hoặc tốt hơn cho điện tử chính xác.

• Cân bằng ion kém Có thể gây ra:

• Sạc lại các thành phần nhạy cảm (ESD risks).

• Hấp dẫn hạt trong phòng sạch.

• Đo lường theo IEC 61340-5-1 or ANSI/ESD STM3.1.

Tối ưu hóa hiệu suất

• Đối với thời gian phân hủy: Use ion hóa tần số cao hoặc hệ thống DC xung.

• Đối với cân bằng ion: Tiêu chuẩn thường xuyên với a màn hình tấm sạc (CPM) là cần thiết.

Tiêu chuẩn công nghiệp:

• ANSI/ESD S20.20:Khuyến nghị kiểm tra thời gian phân hủy để tuân thủ.

• SEMI E78: Đặc biệt <1 giây phân hủy cho các công cụ bán dẫn.

• Tại sao điều này quan trọng

• Sự phân hủy nhanh hơn + cân bằng chặt chẽ hơn = Giảm khuyết tật ESD trong sản xuất PCB / SMT.

• Critical cho thiết bị y tế, điện tử hàng không vũ trụ, and màn hình phẳng sản xuất.
