Trong ngành công nghiệp sản xuất điện tử hiện đại, bảo vệ điện tĩnh (ESD) là một liên kết quan trọng để đảm bảo chất lượng sản phẩm và an toàn sản xuất. Theo xác minh tuân thủ các vật liệu và vật liệu điều khiển ESD trong ESD TR53-01-22 và các yêu cầu của chương trình kiểm soát xả tĩnh điện ANSI ESD S20.20-2021, đo điện trở và tối ưu hóa khay chống tĩnh điện là một bước quan trọng để đảm bảo hiệu quả của bảo vệ tĩnh điện trong môi trường sản xuất.
Tầm quan trọng của việc đo kháng khối lượng của pallet chống tĩnh điện:
Pallet chống tĩnh điện chủ yếu được sử dụng để lưu trữ và vận chuyển các thành phần điện tử nhạy cảm tĩnh điện, chẳng hạn như mạch tích hợp, chip, v.v. Các thành phần này rất nhạy cảm với điện tĩnh và các sự kiện xả điện tĩnh (ESD) có thể gây thiệt hại hoặc suy thoái hiệu suất. Bằng cách đo kháng bề mặt của khay, nó có thể đảm bảo rằng nó nằm trong phạm vi 106 đến 109 ohm, do đó tiêu tan hiệu quả điện tĩnh, tránh tích tụ điện tĩnh trên bề mặt của thành phần và bảo vệ thành phần khỏi thiệt hại điện tĩnh.

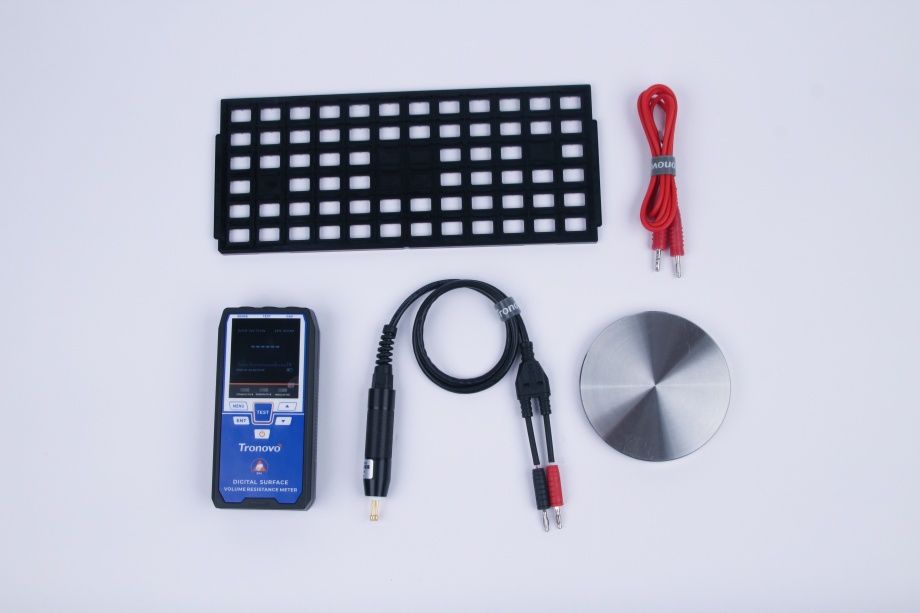

Chuẩn bị các mặt hàng trước khi thử nghiệm:
1.Khay
2.TM5402 máy kiểm tra kháng cự
3.Đầu dò hai điểm
4.Điện cực dưới
5.Bề mặt hỗ trợ cách nhiệt

Yêu cầu trình độ kiểm tra:
Kháng kháng khối lượng khay chống tĩnh điện <1.0 x 10⁹ohms

Phương pháp và bước đo:
1. Kết nối chì đen của đầu dò bút với đầu cuối âm của đồng hồ đo.
2. Kết nối điện cực dưới cùng với cực tích cực của đồng hồ đo.

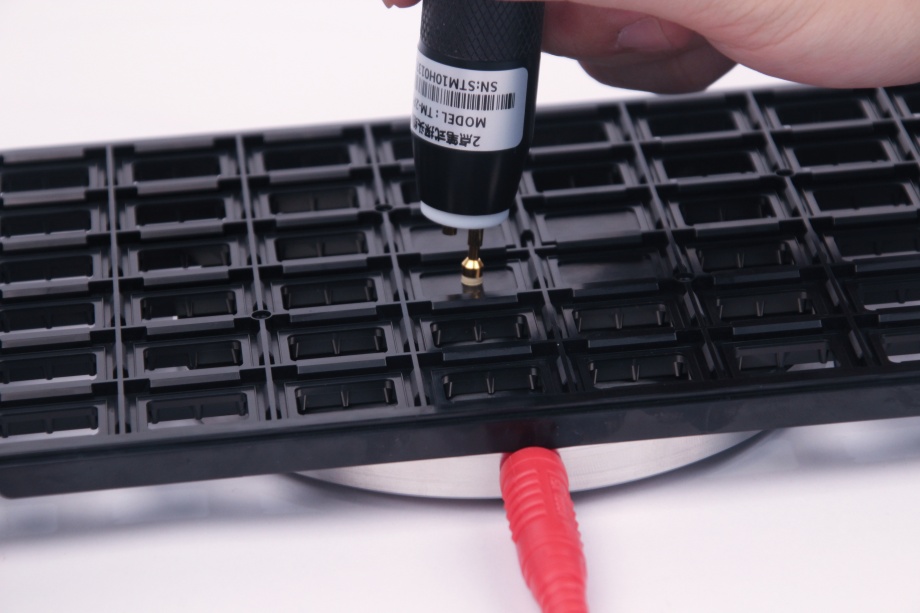

3. Đặt khay trên điện cực dưới.
4. Đặt điện cực bút trên khay và áp dụng một lực xuống trên lắp ráp điện cực bút kết nối với điện cực có tải lò xo, đủ để hoàn thành kết nối điện.
5. Đặt thời gian thử nghiệm TM5402 thành 15 giây, nhấn nút TEST, chờ đếm ngược kết thúc và ghi lại giá trị kháng cự.

Ít nhất, báo cáo thử nghiệm phải bao gồm các thông tin sau:：
Ngày và giờ kiểm tra, mô tả và xác định vật liệu bổ sung được kiểm tra
Xác định thiết bị được sử dụng cho nhiệt độ và độ ẩm tương đối trong thời gian đo và ngày hiệu chuẩn gần đây nhất.
Tuân thủ kết quả đo lường với các điều kiện được quy định bởi EPA, như được tham khảo trong các tiêu chuẩn sau：
IEC 61340-5-1 Tiêu chuẩn quốc tế về chứng nhận chống tĩnh điện / Ủy ban điện kỹ thuật quốc tế IEC
ANSI / ESD S20.20 Tiêu chuẩn quốc gia Mỹ / Tiêu chuẩn Hiệp hội Phát điện tĩnh
