Thông qua việc đo lường cẩn thận của khay chống tĩnh điện, chúng tôi có thể nắm bắt đầy đủ hiệu suất bảo vệ tĩnh điện của nó và đánh giá chính xác liệu nó có đáp ứng các yêu cầu tuân thủ của các mặt hàng và vật liệu điều khiển ESD hay không. Điều này không chỉ cung cấp hỗ trợ dữ liệu mạnh mẽ cho sản xuất và sử dụng pallet chống tĩnh điện, mà còn đặt nền tảng vững chắc cho việc thực hiện và tối ưu hóa các kế hoạch kiểm soát xả tĩnh điện, và đảm bảo thêm an toàn và chất lượng của các thành phần điện tử.
Tầm quan trọng của phép đo kháng chống tĩnh điện từ điểm đến điểm:
Đo kháng điểm đến điểm có thể đảm bảo rằng giá trị kháng bên trong và trên bề mặt của khay chống tĩnh điện nằm trong phạm vi được chỉ định, do đó ngăn chặn hiệu quả sự tích lũy điện tĩnh bên trong hoặc trên bề mặt của khay. Đối với các mặt hàng nhạy cảm với tĩnh điện như các thành phần điện tử và chip bán dẫn, tĩnh điện tích lũy có thể gây thiệt hại hoặc suy thoái hiệu suất. Bằng cách đo điện trở điểm đến điểm, bạn có thể đảm bảo rằng các mặt hàng này đang ở trong môi trường tĩnh điện an toàn trong quá trình vận chuyển và lưu trữ.

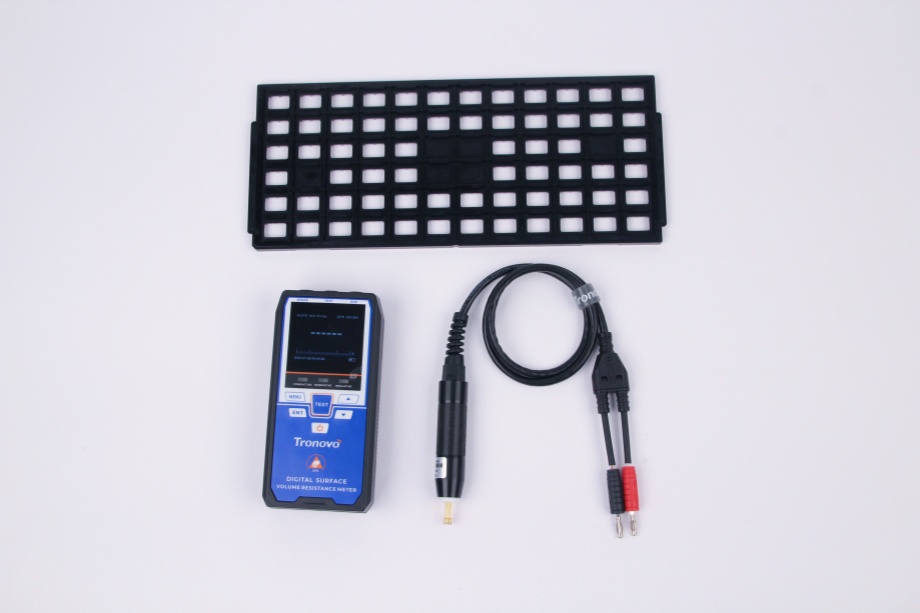

Chuẩn bị các mục trước khi thử nghiệm:
1. Khay chống tĩnh điện
2.TM5402 máy kiểm tra kháng bề mặt
3. Bút loại thăm dò hai điểm
4. Điện cực hình kẹp
5. Bề mặt hỗ trợ cách nhiệt

Yêu cầu thử nghiệm:
Kháng chống tĩnh điện khay hai điểm <1.0 × 10⁹ ohms

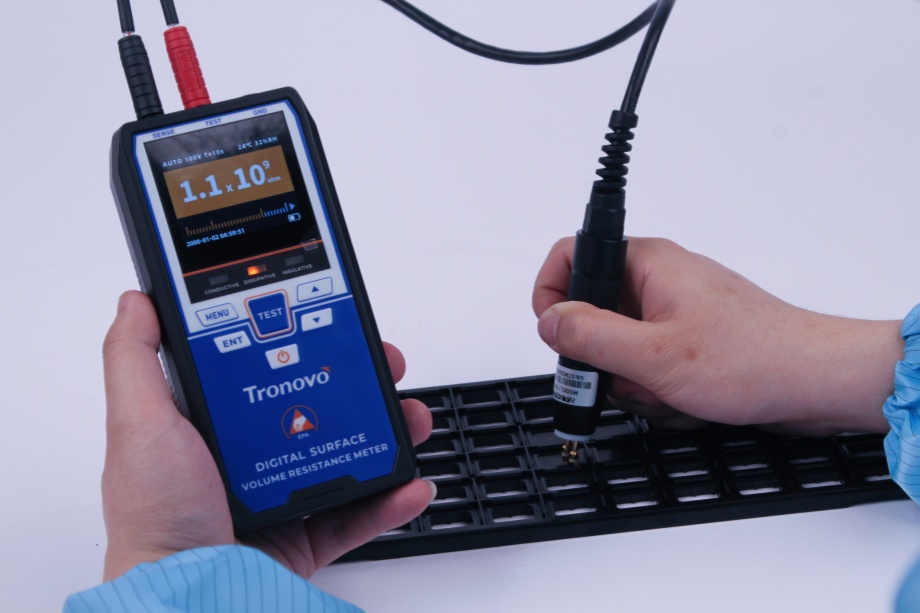

Method 1 (thăm dò hai điểm) thủ tục thử nghiệm:
1. Kết nối một đầu của dây thử nghiệm đầu tiên với đầu cuối âm (-) của thiết bị đo kháng bề mặt TM5402 và kết nối đầu khác của dây thử nghiệm với đầu cuối âm (-) của lắp ráp thăm dò hai điểm.
2. Kết nối một đầu của chì thử nghiệm thứ hai với đầu cuối tích cực của máy đo kháng bề mặt TM5402 (+), và kết nối đầu khác của chì thử nghiệm với đầu cuối tích cực của lắp ráp thăm dò hai điểm (+).
3. Đặt bộ phận thăm dò hai điểm trên khu vực khay để được xác minh.
4. Áp dụng một lực xuống trên bộ phận thăm dò hai điểm kết nối với điện cực có tải lò xo, đủ để hoàn thành kết nối điện.
5. Đặt thời gian thử nghiệm TM5402 thành 15 giây, nhấn nút TEST, chờ đếm ngược kết thúc và ghi lại giá trị kháng cự.
6. Kiểm tra sau:
√ Kháng kháng hai điểm đáp ứng các yêu cầu.

Phương pháp 2 (điện cực kẹp) thủ tục kiểm tra:
1. Kết nối một đầu của dây thử nghiệm đầu tiên với đầu cuối âm (-) của thiết bị đo kháng bề mặt TM5402 và kết nối đầu khác của dây thử nghiệm với một đầu của điện cực kẹp đen (-).
2. Kết nối một đầu của chì thử nghiệm thứ hai với đầu cuối tích cực của máy đo kháng bề mặt TM5402 (+), và kết nối đầu khác của chì thử nghiệm với một đầu của điện cực kẹp màu đỏ (+).
3. Kẹp đầu của khu vực đóng gói để được xác minh với một điện cực kẹp.
4. Đặt thời gian thử nghiệm TM5402 thành 15 giây, nhấn nút TEST, chờ đếm ngược kết thúc và ghi lại giá trị kháng cự.
5. Kiểm tra sau:
√ Kháng kháng hai điểm đáp ứng các yêu cầu.

Ít nhất, báo cáo thử nghiệm nên bao gồm các thông tin sau:
Ngày và giờ kiểm tra, mô tả và xác định vật liệu bổ sung được kiểm tra
Xác định thiết bị được sử dụng cho nhiệt độ và độ ẩm tương đối trong thời gian đo và ngày hiệu chuẩn gần đây nhất.
Tuân thủ kết quả đo lường với các điều kiện được quy định bởi EPA, như được tham khảo trong các tiêu chuẩn sau:
IEC 61340-5-1 Tiêu chuẩn quốc tế về chứng nhận chống tĩnh điện / Ủy ban điện kỹ thuật quốc tế IEC
ANSI / ESD S20.20 Tiêu chuẩn quốc gia Mỹ / Tiêu chuẩn Hiệp hội Phát điện tĩnh
