Xác minh tuân thủ các sản phẩm và vật liệu kiểm soát ESD theo ESD TR53-01-22 và ANSI ESD S20.20-2021 kế hoạch kiểm soát xả tĩnh điện. Mục đích đo điện trở mặt đất của sàn là để xác minh liệu hiệu suất dẫn điện của sàn có đáp ứng các yêu cầu bảo vệ tĩnh điện hay không, và để đảm bảo rằng sàn có thể đưa điện tích tĩnh điện vào mặt đất một cách hiệu quả, do đó bảo vệ các thành phần điện tử nhạy cảm khỏi thiệt hại xả tĩnh điện.
Tầm quan trọng của sàn chống tĩnh điện để đo sức đề kháng mặt đất
Thông qua các tính chất dẫn điện của nó, sàn chống tĩnh có thể đưa điện tĩnh trên mặt đất vào trái đất kịp thời, để tránh thiệt hại cho thiết bị và nhân viên do tích lũy điện tĩnh. Việc đo điện trở mặt đất có thể xác minh liệu hiệu suất dẫn điện của sàn có đáp ứng các yêu cầu và đảm bảo hiệu quả của bảo vệ tĩnh điện hay không. Theo các tiêu chuẩn và thông số kỹ thuật công nghiệp có liên quan, khả năng chống đất của sàn chống tĩnh điện cần được kiểm soát trong một phạm vi nhất định để đảm bảo khả năng tiêu tan tĩnh điện của nó. Bằng cách đo sức đề kháng với mặt đất, chúng tôi có thể đảm bảo rằng sàn chống tĩnh điện đáp ứng các yêu cầu của các tiêu chuẩn và thông số kỹ thuật này, và tránh sự thất bại của bảo vệ tĩnh điện gây ra bởi sự không tuân thủ giá trị kháng.

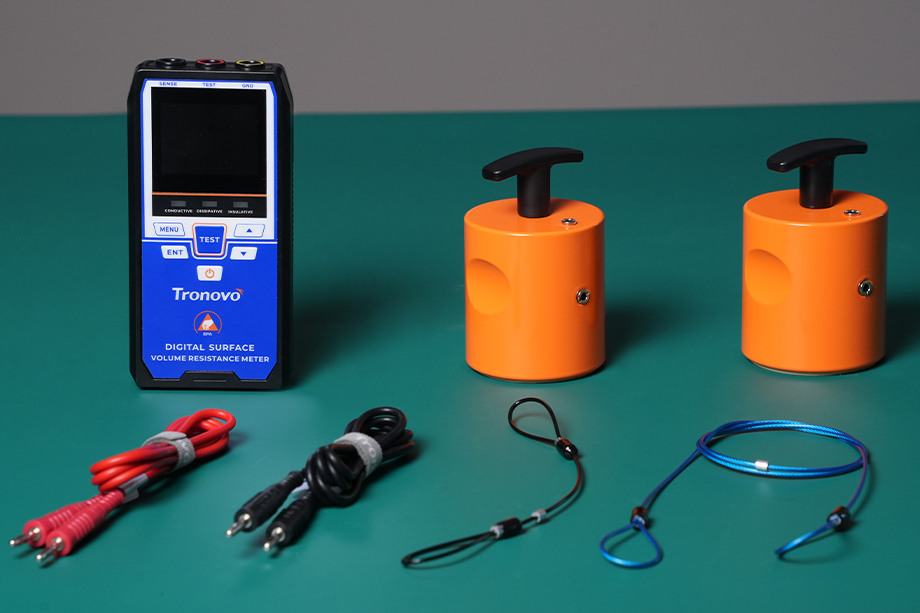

Chuẩn bị các mặt hàng trước khi thử nghiệm:
1.TM5402 Máy kiểm tra kháng bề mặt
2. điện cực đo kháng

Yêu cầu trình độ kiểm tra:
Sàn-to-ground kháng <1.0 × 10⁹ ohms

Phương pháp và bước đo:

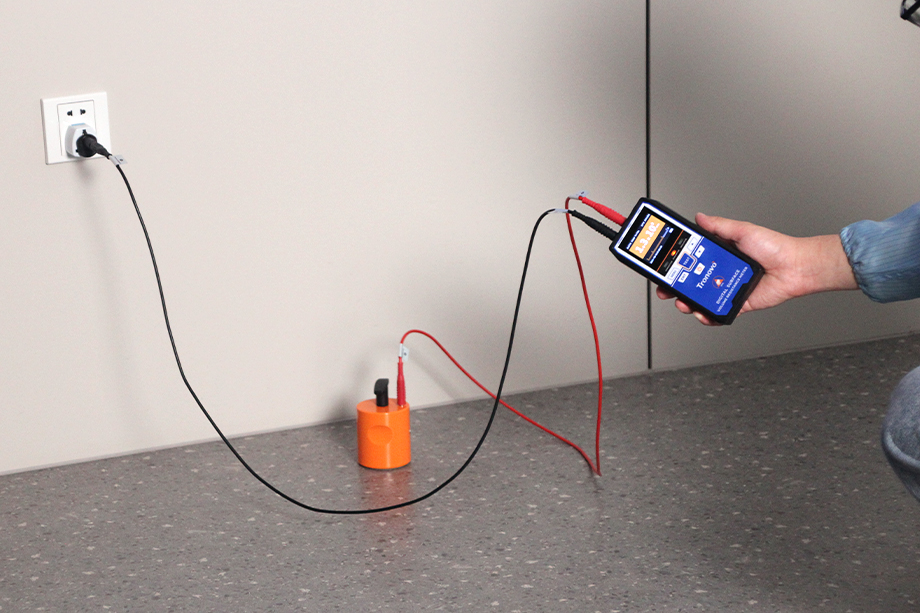

1. Kết nối một đầu của dây thử nghiệm đầu tiên với cực âm (-) của máy kiểm tra kháng bề mặt TM5402 và kết nối đầu khác của dây thử nghiệm với điểm tham chiếu mặt đất / kết nối ESD được xác minh trước đó.
2. Kết nối một đầu của dây thử nghiệm thứ hai với đầu cuối tích cực () của máy kiểm tra kháng bề mặt TM5402, và kết nối đầu khác của dây thử nghiệm với điện cực đo kháng.
3. Place the resistance measuring electrode on the floor area to be verified.
4. Đặt thời gian thử nghiệm TM5402 thành 15 giây, nhấn nút TEST, chờ đếm ngược kết thúc và ghi lại giá trị kháng cự.
5. Kiểm tra sau:
√ Kháng kháng mặt đất đáp ứng các yêu cầu.

At a minimum, the test report should include the following information：
Date and time of the test, description and identification of the supplementary material tested
Identification of the instrument used for temperature and relative humidity during the measurement period and the date of the most recent calibration.
Compliance of the measurement results with the conditions specified by the EPA, as referenced in the following standards：
IEC 61340-5-1 International Standard for the Certification of Antistatic / IEC International Electrotechnical Commission
ANSI/ESD S20.20 American National Standard/Electrostatic Discharge Association Standard
