Xác minh tuân thủ các sản phẩm và vật liệu kiểm soát ESD theo ESD TR53-01-22 và ANSI ESD S20.20-2021 kế hoạch kiểm soát xả tĩnh điện. Bằng cách đo giá trị kháng của hệ thống giày dép, nó được xác minh liệu nó đáp ứng các yêu cầu của tiêu chuẩn điều khiển ESD để đảm bảo rằng giày dép có thể ngăn chặn hiệu quả sự thiệt hại của xả tĩnh điện đối với các thành phần điện tử nhạy cảm trong khi sử dụng.
The importance of anti-static shoe resistance measurement
Thông qua việc đo kháng của hệ thống giày dép, có thể xác minh giá trị kháng có đáp ứng các yêu cầu của tiêu chuẩn điều khiển ESD hay không. Điều này giúp đảm bảo rằng giày có thể ngăn chặn hiệu quả việc xả tĩnh điện gây hư hại cho các thành phần điện tử nhạy cảm khi được sử dụng trong môi trường nhạy cảm tĩnh điện, do đó đảm bảo chất lượng sản phẩm và độ tin cậy. Đồng thời, nó cũng đáp ứng các yêu cầu của ANSI ESD S20.20-2021 kế hoạch kiểm soát xả tĩnh điện, giúp duy trì một môi trường nhạy cảm tĩnh điện an toàn.

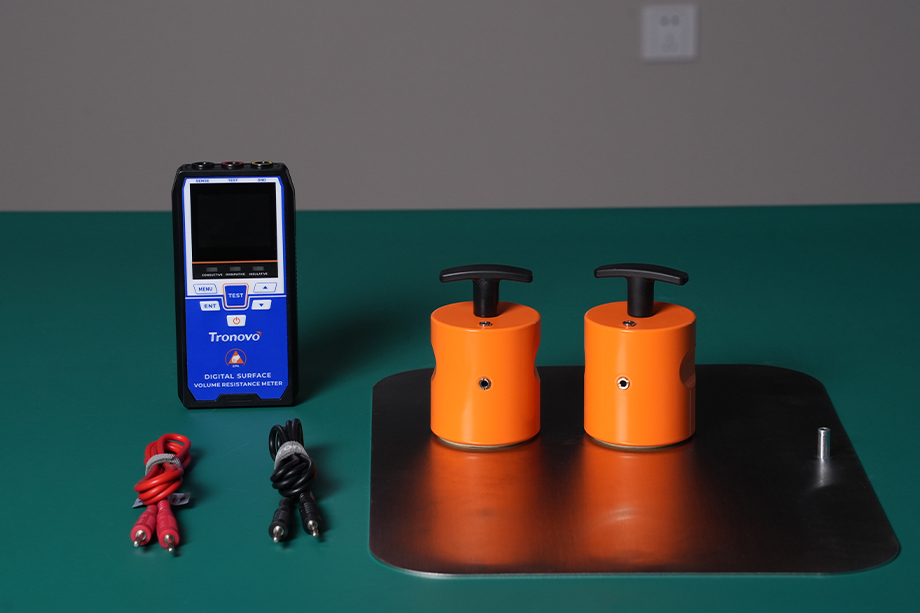

Chuẩn bị các mặt hàng trước khi thử nghiệm:
1. Giày chống tĩnh điện
2.TM5402 máy kiểm tra kháng bề mặt
3. điện cực đo kháng
4. Điện cực chân
Yêu cầu trình độ kiểm tra:
Kháng kháng hệ thống giày chống tĩnh điện <1.0 x 109 ohms
Phương pháp và bước đo:

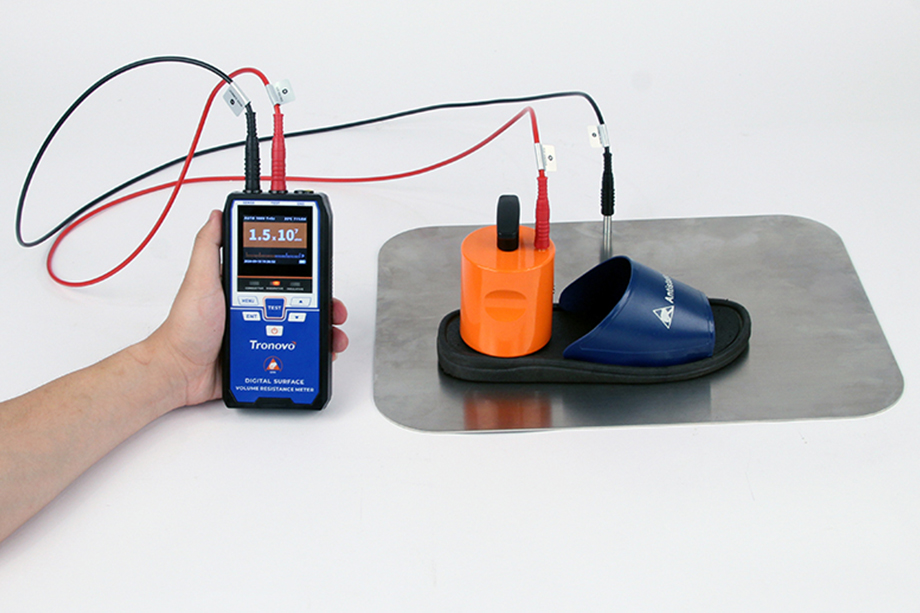

1. Kết nối một đầu của dây thử nghiệm đen với điện cực âm (-) của máy kiểm tra kháng bề mặt TM5402 và kết nối đầu kia của dây thử nghiệm với điện cực chân.
2. Kết nối một đầu của dây thử nghiệm màu đỏ với đầu cuối tích cực () của máy kiểm tra kháng bề mặt TM5402, và kết nối đầu kia của dây với điện cực trọng lượng
3. Đặt một giày trên điện cực chân và đặt trọng lượng trên giày chống tĩnh điện.
4. Đặt thời gian thử nghiệm TM5402 thành 15 giây, nhấn nút TEST, chờ đếm ngược kết thúc và ghi lại giá trị kháng cự.
5. Kiểm tra sau:
√ Sự kháng của giày đáp ứng các yêu cầu.
Ít nhất, báo cáo thử nghiệm phải bao gồm các thông tin sau:：
Ngày và giờ kiểm tra, mô tả và xác định vật liệu bổ sung được kiểm tra
Xác định thiết bị được sử dụng cho nhiệt độ và độ ẩm tương đối trong thời gian đo và ngày hiệu chuẩn gần đây nhất.
Tuân thủ kết quả đo lường với các điều kiện được quy định bởi EPA, như được tham khảo trong các tiêu chuẩn sau：
IEC 61340-5-1 Tiêu chuẩn quốc tế về chứng nhận chống tĩnh điện / Ủy ban điện kỹ thuật quốc tế IEC
ANSI / ESD S20.20 Tiêu chuẩn quốc gia Mỹ / Tiêu chuẩn Hiệp hội Phát điện tĩnh
